Serie SLS



Leistungsstark----Wirtschaftlich----Hygienisch





Die Speicherladesysteme dienen der bedarfsgerechten Warmwasserbereitung mittels Wasserspeicher und externem Wärmetauscher.

Durch die genaue Abstimmung der Übertragungsleistung an die verfügbare Heizleistung kann das Speichervolumen klein gehalten werden.

Weiterhin wird eine gute Auskühlung des Heizmediums auch bei fast vollständig geladenem Speicher erreicht.

Unsere Speicherladesysteme werden bedarfsgerecht hergestellt. Kundenwünsche, Raumanpassung und vieles mehr können bei der Planung und der Fertigung berücksichtigt werden.



Funktionsprinzip

Bei Bedarf wird Warmwasser im Kopf des Behälters entnommen. Dabei fließt Kaltwasser tangential in den Behälterboden ein und drückt das Warmwasser nach oben.

Bei der Nachladung wird Kaltwasser aus dem Behälterboden entnommen, über den Wärmetauscher dort aufgewärmt und als Warmwasser dem Behälterkopf zugeführt.

Der Ladevolumenstrom und der Heizvolumenstrom werden in Abhängigkeit vom heizseitigen Versorgungsangebot und vom Wärmebedarf geregelt, so das eine gleichbleibende Temperatur des Warmwassers bei minimalem Heizwärmebedarf gewährleistet ist.

In Abhängigkeit vom Regelungsaufwand ist die Nachladung ständig in Betrieb oder wird bedarfsgesteuert.

Weiterhin kann ein Verkalkungsschutz des Wärmetauschers erreicht werden, wenn bei Ladeende das Heizungsventil sofort geschlossen wird, während die Ladepumpe eine Zeit weiterläuft, so das der Tauscher ausgekühlt wird.





Speicherladessysteme in der Praxis

Grafiken anklicken zum vergrößeren

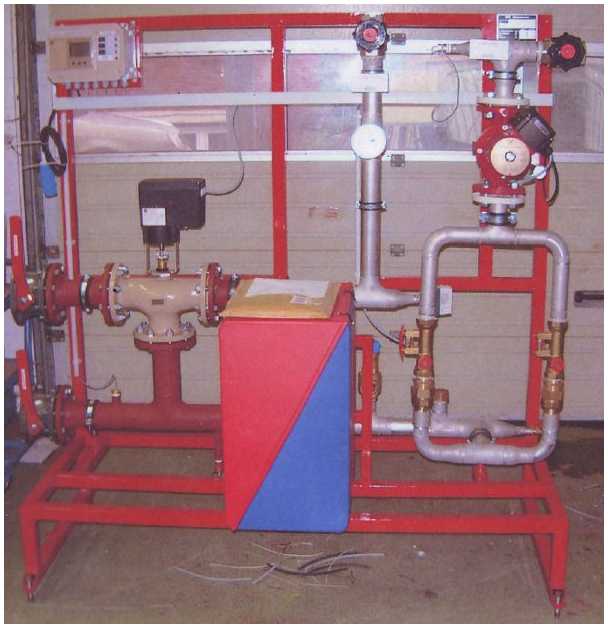

Speicherladesystem für eine Wohnanlage mit über 100 Wohneinheiten in Köln

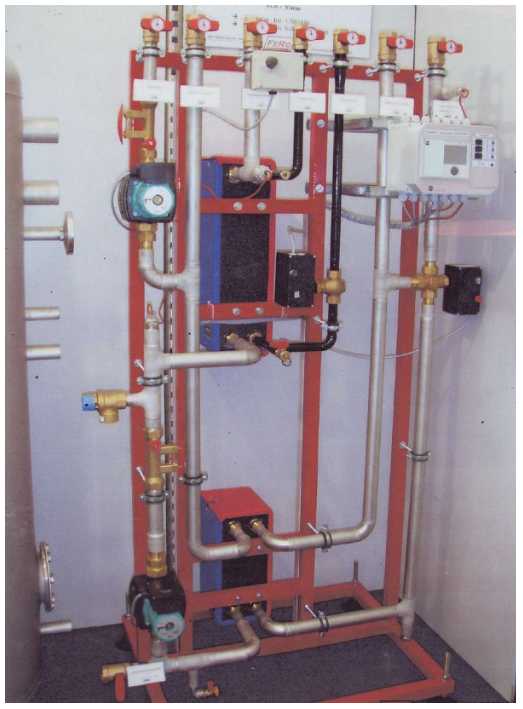

Speicherladesystem für eine Wohnanlage mit über 160 Wohneinheiten in Berlin

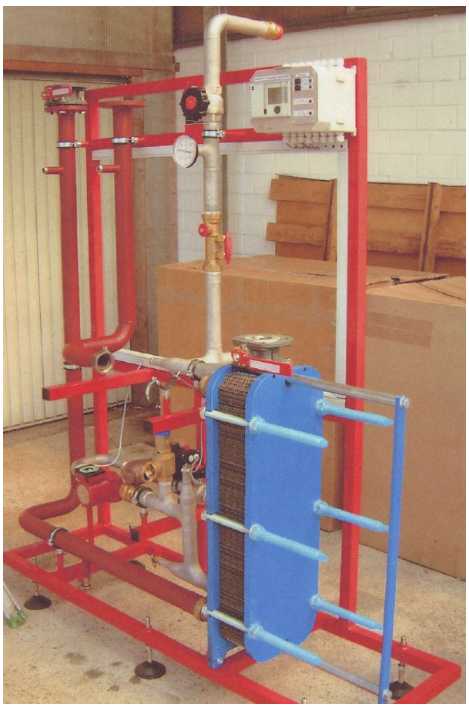

Speicherladesystem für ein Krankenhaus in Köln. Mit geschraubten PWT

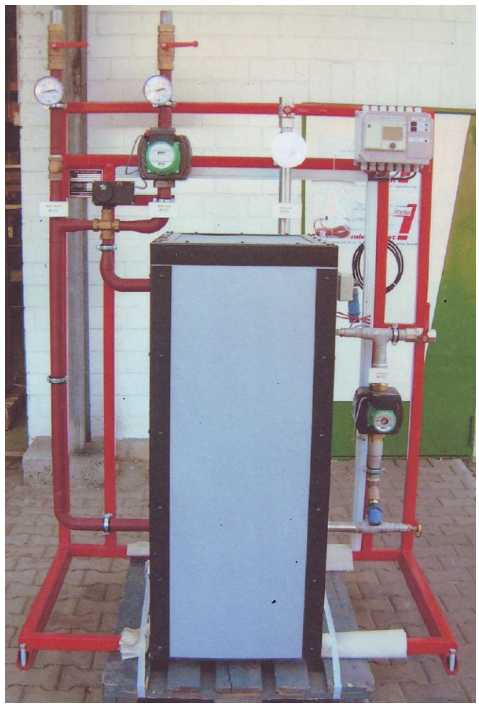

Speicherladesystemmit Rückkühlung

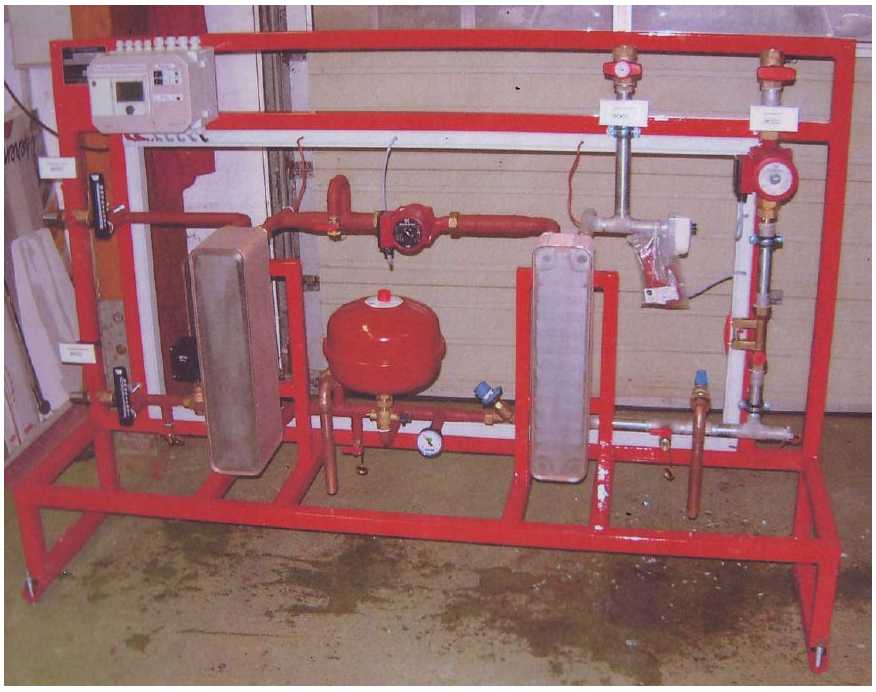

Speicherladesystem mit Sicherheitskreis





Ausführungen

Typ SLS-D        Typ SLS-Vario
