Wärmetauscher als Rohrbündel

Rohrbündel-Wärmetauscher eignen sich vorwiegend für die Wärmeübertragung zwischen verschiedenen Flüssigkeiten und Gasen.

So werden hervorragende Ergebnisse bei der Erwärmung, bzw. Kühlung von Flüssigkeiten und Gasen mittels Wasser, Thermoöl, Sattdampf usw. erzielt.

Aufbau und Wirkungsweise

Die Wärmetauscher bestehen im wesentlichen aus Gehäuse und Rohrbündeleinsatz.

Das Gehäuse ist eine Schweisskonstruktion und umfasst sämtliche Anschluss-, Verbindungs- und Befestigungselemente.

Unser Sortiment umfaßt ca. 20 verschiedene Baureihen in liegender oder stehender Ausführung

Material in Edelstahl 1.4301, Edelstahl 1.4401, Titan, etc.



Beispiele:

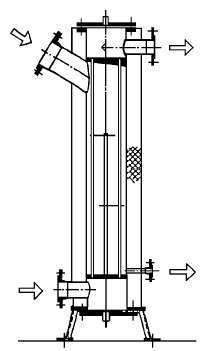

Stehender Rohrbündel Wärmetauscher mit fest eingeschweißtem Gerade-Rohrbündel

Anklicken für Datenblatt

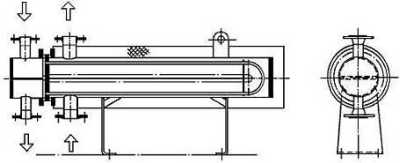

Liegender Rohrbündel Wärmetauscher mit ziehbarem U-Rohrbündel.

Anklicken für Datenblatt



bitte beachten Sie:

Rohrbündel-Wärmetauscher werden hauptsächlich bei großen Temperaturspreizungen eingesetzt

Durch die vergleichsweise großen Spalte zwischen den Rohren zeichnen sich diese Wärmeaustauscher durch einen geringen Druckverlust auch bei großen Volumenströmen oder hochviskosen Ölen aus.

Sie sind daher besonders geeignet für Anwendungen im Bereich der Schmiertechnik.

Da die Strömung in und um die Kühlwasserrohre in der Regel keine starken Turbulenzen aufweist, ist die Wärmeübergangszahl bei Rohrbündelwärmetauscher relativ gering.

Entsprechend groß muß die Austauschfläche gewählt werden, um die gewünschte Kühlleistung zu erreichen. Dies führt oft zu sehr großen Kühlern von einigen Metern Länge.

für kleinere und genauere Temperaturspreizungen empfehlen wir den Einsatz von gelöteten oder geschraubten Plattenwärmeübertragern

mit unserer ausgereiften Software legen wir jeden Wärmetauscher bedarfsgerecht aus



     Fertigungsspiegel

Rohrbündel Wärmeübertrager

Bauart:
Ausführung:
Rohrheizflächen:
Abmessungen:
Werkstoffe:
Korrosionsschutz:



Heizfläche ziehbar - fest eingebaut
Liegend - stehend; max. Betriebsdruck bis 70 bar ü, Temperatur bis 300°C
0,1 - 2.500 m², Rohrdimension 10 - 14 - 18 mm Durchmesser
76 - 1.200 mm Durchmesser, bis ca. 8.000 mm Länge, Baugewicht bis ca. 20 t
Stahl, Kesselblech, Kupfer, Edelstahl 1.4301, 1.4401, 1.4571, 1.4539, Titan, Sonderwerkstoff
Beschichtung: Rexit 03, Epoxid, Phenolharzkombination, erfüllt die KTW-Empfehlung
Auskleidung: AV-05, Natur- und Polyisoprenkautschuk, erfüllt die KTW-Empfehlung

Dampferzeuger mit Rohrbündel oder elektrisch

Bauart:
Ausführung:

Rohrheizflächen:
Abmessungen:
Werkstoffe:

indirekte Beheizung - Heißwasser, Dampf, Wärmeträgeröl, Elektro
liegend = Tauchverdampfer, Heizfläche ziehbar, stehend = Umlaufverdampfer mit oder ohne
Ausdampfgerät, Heizfläche fest eingebaut
0,5 -300 m², Rohrdimension 10 - 14 - 18 mm Durchmesser
Gehäuse 200 - 1.800 mm Durchmesser, Länge bis 5.000 mm, Gewicht bis ca. 10 t
Stahl, Kesselblech, Kupfer, Edelstahl 1.4541, 1.4571, 1.4539, Sonderwerkstoff

Elektro Heizanlagen

Bauart:
Ausführung:
Leistung:
Abmessungen:
Werkstoffe:

Durchlauferwärmer Pumpenwasser, Brauchwasser, Thermoöle, Dampferzeuger
stehend oder liegend
2 - 2000 KW
Gehäuse 200 - 1.800 mm Durchmesser, Länge bis 5.000 mm, Gewicht bis ca. 10 t
Stahl, Edelstahl 1.4306 / 1.4404 / 1.4541 / 1.4571 / 1.4539, Sonderwerkstoff

Qualitätsnachweis

Zulassungen:



Abnahmen:



TÜV-Rheinland - HPO mit Anlage 1; TÜV Rheinland - DIN-EN 729-2,
TÜV-Cert; DIN EN ISO 9001; Loyd´s Register of shipping; SVTI - Zürich - Schweiz
TÜV-Wien - Österreich; DNV - Det Norske Veritas; TÜB - Bayer - Eigenüberwachung

AD-Merkblätter; ASME - Conform Code VIII, Div. 1 (kein ASME-Stamp); British - Standard 5500; Australian - Standard; Stoomwezen; TEMA; Japanese Industrial Standard
