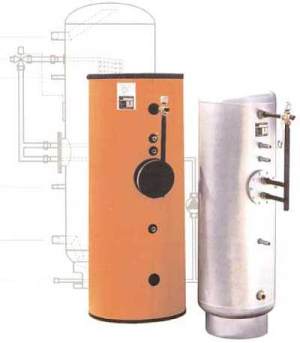

Speicherwassererwärmer aus Edelstahl Material 1.4571

Typ VVE

Speicherwassererwärmer mit Schichtungsregler und Anti-Legionellenschaltung

Energie:

beste Auskühlung des Heizmediums:

Die auswechselbaren Mehrrohrheizbündel zusammen mit dem Schichtungdregler und dem tangentialen Kaltwasserzulauf erreichen eine nur von uns gebotene Leistung.

Mehrrohrheizbündel:

Durch die Aufteilung des Heizvolumenstromes auf mehrere Einzelrohre wird eine turbulente Strömung in den Rohren und somit ein höchst effektiver Wärmeübergang erreicht.

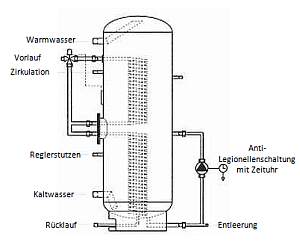

Gegenstromführung:

Das Wasser im Behälter wird von unten nach oben, das Heizwasser von oben nach unten geführt. Die Gestaltung des Kaltwassereinlaufes bewirkt bei Zapfung eine Rotation des Kaltwassers entgegen der Fließrichtung in den Heizbündeln. Diese von uns entwickelte und patentierte Wasserführung erhöht die Turbulenz auf der Rohraußenseite und macht diesen Speicherwassererwärmer perfekt. Durch den guten Wärmeübergang wird die Energie im Heizungvolauf optimal ausgenutzt, so das der VVE für Anwendungen mit geringen Vorlauftemperaturen oder geringen Volumenströmen (Solar,Brennwert oder Fernwärme) und natürlich auch am Heizkessel besonders geeignet ist.

Zonenbeheizung durch Schichtungsregler:

Durch den Schichtungsregler wird sichergestellt, das die Nachheizung in dem Bereich des Behälter erfolgt, in dem die Wärme benötigt wird. So wird bei geringen Entnahmen im unteren Teil des Behälters nachgeheizt, während bei stärkerer Entnahme im oberen und unteren Teil nachgewärmt wird, so das warmes Wasser schnell (d.h. ohne Bildung einer größeren Mischzone) verfügbar ist. Geringe Aufheizzeit und hohe Dauerleistung mit großen NL-Zahlen sind das Ergebnis.



Hygiene:

Aufheizung des Behälters bis zum Boden:

Die Heizbündel bis zum Behälterboden und der optionale Pumpensatz garantieren die volle Aufheizung bis ganz unten. Die Forderungen des DVGW-Arbeitsblattes W 551 werden durch unseren VVE sicher erfüllt.

Vermeidung von Schlammablagerungen im Behälter:

Schlammablagerungen im Behälter sind vielfach Brutstätten für Legionellen und andere Keime. Schlammablagerungen enstehen häufig durch Rückstände einer Opferanode. Unser VVE ist aus Edelstahl 1.4571 gefertigt. Dieses Material ist korrosionsbeständig, so das kein zusätzlicher Korrosionsschutz über Opferanoden erforderlich ist. Weiterhin ist beim VVI der Kaltwasserzulauf so gestaltet, das der Behälterboden selbstättig gereinigt wird, so das keine Schlammablagerungen im Behälter zu erwarten sind.

Technik:

geringe Bauhöhe-alle Stutzen seitlich:

Der Warmwasserstutzen ist an der Behälterseite angebracht. Warmwasserentnahme und Entlüftung erfolgen an der höchsten Stelle des Behälters.

Behälterboden auf Stoß geschweißt:

Die Verbindung zwischen Behälterboden und Behälterwand wird als Stumpfnaht ausgeführt. Dadurch ergeben sich keine Spalten, wie bei einer Sickennaht, in denen Reste von Schweißzusatz und Beizmittel verbleiben, die zur vorzeitiger Korrosion führen.

Anschlußstutzen elastisch eingeschweißt.

Die Anschlußstutzen sind elastisch in die Behälterwand eingeschweißt. Spannungen durch Wärmedehnung der Rohre werden ausgeglichen und führen nicht zu Beschädigung der Installation.

Einfache Installation:

Alle Anschlüsse befinden sich an der Seite des Behälters und die Stutzen enden außerhalb des Isoliermantels.

Isolierung aus FCKW-freiem Hartschaum:

Die leicht zu montierende Isolierung für den VVE ist aus FCKW-freien PU-Hartschaum hergestellt und mit lackiertem Aluminiumblech verkleidet. Sie verringert die Wärmeverluste auf ein Minimum. Die Isolierung kann auch nach der Installation des Behälters problemlos montiert werden.
