Speicherwassererwärmer aus Edelstahl Material 1.4571

mit ziehbarem Mehrrohrbündel aus Edelstahl

Typ VVI







Verarbeitung

Der VVI ist ein Speicherwassererwärmer mit ziehbarem Mehrrohrbündel aus Edelstahl

5 - 7 - 10 oder 20 Edelstahlrohre bis zu einer Länge von 120 Metern bewirken eine optimale Wärmeübertragung. Diese Konstruktion macht den Einsatz von Fernwärme bis zu Hochtemperatur- und Brennwertanwendung perfekt.



Energie:

beste Auskühlung des Heizmediums:

Der Aufbau der Mehrrohrheizbündel und eine konsequente Gegenstromführung im Behälter bewirken einen besonders guten Wärmeübergang und damit eine extrem gute Auskühlung des Heizmediums.

Mehrrohrheizbündel:

Durch die Aufteilung des Heizvolumenstromes auf mehrere Einzelrohre wird eine turbulente Strömung in den Rohren und somit ein höchst effektiver Wärmeübergang erreicht.

Gegenstromführung:

Das Wasser im Behälter wird von unten nach oben, das Heizwasser von oben nach unten geführt. Die Gestaltung des Kaltwassereinlaufes bewirkt bei Zapfung eine Rotation des Kaltwassers entgegen der Fließrichtung in den Heizbündeln. Diese von uns entwickelte und patentierte Wasserführung erhöt die Turbulenz auf der Rohraußenseite und macht diesen Speicherwassererwärmer perfekt. Durch den guten Wärmeübergang wird die Energie im Heizungvolauf optimal ausgenutzt.

Verdoppelung der Heizleistung:

VVI mit 500 Liter Inhalt und mehr werden zur Verdoppelung der Übertragungsleistung auch mit zwei Heizbündeln angeboten. Dadurch können bei ausreichendem Wärmeangebot kleinere Behältergrößen ausgewählt werden.

Hygiene:

Aufheizung des Behälters bis zum Boden:

Die Heizfläche ist bis zum Behälterboden geführt. Somit ist die vollständige Durchheizung des Behälters entsprechend dem DVGW-Arbeitsblatt W 551 sichergestellt.

Vermeidung von Schlammablagerungen im Behälter:

Schlammablagerungen im Behälter sind vielfach Brutstätten für Legionellen und andere Keime.

Schlammablagerungen enstehen häufig durch Rückstände einer Opferanode.

Unser VVI ist aus Edelstahl 1.4571 gefertigt. Dieses Material ist korrosionsbeständig, so das kein zusätzlicher Korrosionsschutz über Opferanoden erforderlich ist.

Weiterhin ist beim VVI der Kaltwasserzulauf so gestaltet, das der Behälterboden selbstättig gereinigt wird, so das keine Schlammablagerungen im Behälter zu erwarten sind.



Technik:

geringe Bauhöhe:

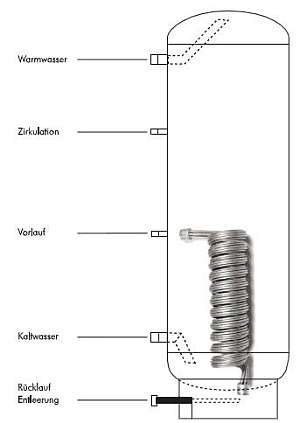

Der Warmwasserstutzen ist an der Seite des Behälters angebracht. Deshalb ist keine zusätzliche Höhe für den Stutzen und die Anschlußverrohrung erforderlich. Warmwasserentnahme und Entlüftung erfolgen über ein Siphonrohr direkt auf oberen Teil des Behälters.

Anschlußstutzen elastisch eingeschweißt.

Die Anschlußstutzen sind elastisch in die Behälterwand eingeschweißt. Spannungen durch Wärmedehnung der Rohre werden ausgeglichen und führen nicht zu Beschädigung der Installation.

Behälterboden auf Stoß geschweißt:

Die Verbindung zwischen Behälterboden und Behälterwand wird als Stumpfnaht ausgeführt. Dadurch ergeben sich keine Spalten, wie bei einer Sickennaht, in denen Reste von Schweißzusatz und Beizmittel verbleiben, die zur vorzeitiger Korrosion führen.

Isolierung aus FCKW-freiem Polyesterfaservlies:

Die Isolierung für den VVI ist aus FCKW-freien Polyesterfaservlies hergestellt und mit farbigem, schlagfesten Schutzmantel versehen. Sie verringert die Wärmeverluste auf ein Minimum. Das Thermometer ist in der Isolierung fertig montiert. Die Isolierung der Behälter bis 300 Liter enthält ein Schaltfeld, in dem Temperaturregler und der Sicherheitstemperaturbegrenzer eingebaut werden können. Die Isolierung läßt sich auch nach der Installation des Behälters schnell und problemlos montieren.

Vorteile gegenüber Weichschaum:

schwer entflammbar und selbstverlöschend, erfüllt die Bedingungen B1 nach DIN 4102. Hergestellt nach Öko-Tex Standard 100



Materialien, Ausführung und Oberfläche:

Werkstoff:
Mantel
1.4571

Klöpperboden



1.4404



Ausführung:

mit Klöpperboden und Standring. Schweißnähte unter WIG geschweißt. Schweißnähte gebeizt und passiviert



Oberfläche:
walzblank 2B und komplett gebeizt
