Edelstahlbehälter aus Edelstahl 1.4571

  • Warmwasserspeicher ohne Heizwendel z.B. als reiner Pufferspeicher für Speicherladesysteme.
  • Speicher-Wassererwärmer mit einer oder zwei Heizwendel
  • Speicher-Wassererwärmer mit ziehbarem Mehrrohrheizbündel bis zu 120m
  • Speicher-Wassererwärmer mit einer oder zwei Hochleistungs Heizwendel für den Einsatz von Wärmepumpen, bzw. Wärmepumpe & Solar

Alle Speicher können optional noch zusätzlich mit einer Elektroheizung betrieben werden

  • Einschraubheizkörper bis 12 kW
  • Flanschheizkörper bis 15 kW



Vorteile von Edelstahl

Hygiene

Vermeidung von Schlammablagerungen im Warmwasserspeicher
Schlammablagerungen im Behälter sind vielfach Brutstätten für Legionellen und andere Keime. Schlammablagerungen entstehen häufig durch Rückstände einer Opferanode. Der Warmwasserspeicher VVX ist aus Edelstahl 1.4571 gefertigt. Dieses Material ist korrosionsbeständig, so dass kein zusätzlicher Korrosionsschutz über Opferanoden erforderlich ist.

Selbstreinigung des Warmwasserspeichers
Die tangentiale Kaltwasserzuführung bewirkt eine Rotation am Behälterboden, der so selbsttätig gereinigt wird.

Optimale Oberflächen
Alle unsere Warmwasserspeicher / Edelstahlbehälter sind durch ihre Konstruktion und Fertigung frei von Spalten und Ritzen und werden nach der Druckprobe im Bad gebeizt und passiviert. Dadurch entsteht eine hygienisch saubere Oberfläche, die eine sehr grosse Beständigkeit gegen Korrosion besitzt.

Technik

geringe Bauhöhe
Die Anschlussstutzen sind an der Behälterseite, eine Verrohrung oberhalb des Edelstahl-Warmwasserspeichers entfällt. Warmwasserentnahme und Entlüftung erfolgen über ein Syphonrohr direkt aus dem oberen Teil des Behälters.

Anschlussstutzen elastisch eingeschweißt
Die Anschlussstutzen sind elastisch in die Behälterwand eingeschweißt. Spannungen durch Wärmedehnung der Rohre werden ausgeglichen und führen nicht zu Beschädigungen der Installation.






Behälterboden auf Stoss geschweisst
Die Verbindung zwischen Behälterboden und Behälterwand wird als Stumpfnaht ausgeführt. Dadurch ergeben sich keine Spalten, wie bei einer Sickennaht, in der Reste von Schweisszusatz und Beizmittel verbleiben können, die zur vorzeitigen Korrosion führen.

montagefreundliche Ausführung
Alle Anschlußstutzen sind montagefreundlich aus der Isolierung herausgeführt, so dass die Installation des Warmwasserspeichers auch ohne Demontage der Isolierung möglich ist.

Qualitätskontrolle
Die Warmwasserspeicher / Trinkwasserspeicher werden während und nach der Fertigung einer umfangreichen Qualitätskontrolle unterzogen, die in einem Qualitätssicherheitssystem hinterlegt ist. Sie enthält eine Druckprobe und die Ausstellung eines Nachweises für jeden Behälter. Die Fertigung wird vom TÜV-Rheinland kotrolliert. Eine Zertifizierung nach DIN EN ISO 9001 ist in Vorbereitung.

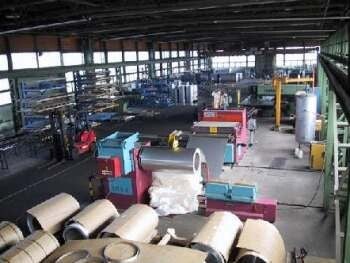

flexible Fertigung / umfangreiche Lagerhaltung
Ein umfangreiches Sortiment gängiger Warmwasserspeicher / Trinkwasserspeicher ist lagermässig vorhanden. Andere Grössen, sowie Sonderanfertigungen und Industriebehälter, lassen sich kurzfristig herstellen. Damit ist eine schnelle und fristgerechte Lieferung sichergestellt.



Modernisierung

Die Modernisierung von Trinkwasseranlagen dient dazu, die Sicherheit, Qualität und Effizienz der Trinkwasserversorgung an aktuelle technische und gesetzliche Anforderungen anzupassen. Im Mittelpunkt stehen der Schutz der Gesundheit, die Vermeidung von Verunreinigungen und eine nachhaltige Nutzung von Ressourcen.

  • Emaillierte Warmwasserspeicher besitzen eine Magnesium-Anode
  • Sie wird auch Opferanode genannt, da sie sich selbst opfert, bzw. zersetzt und auflöst, um den Kessel vor Korrosion zu schützen.
  • bei der Zersetzung bildet sich Magnesiumhydroxid, der sich als weißer grauer Schlamm am Boden des Behälters absetzt.
  • Dieser Schlamm ist zwar ungiftig, aber eine Brutstätte für Keime, insbesondere der gefürchteten Legionellen
  • Zudem kann der Schlamm zu Effizienzverlust führen, wenn er sich auf den Heizelementen oder dem Wärmetauscher absetzt.
  • Somit blockiert er die Wärmeübertragung.

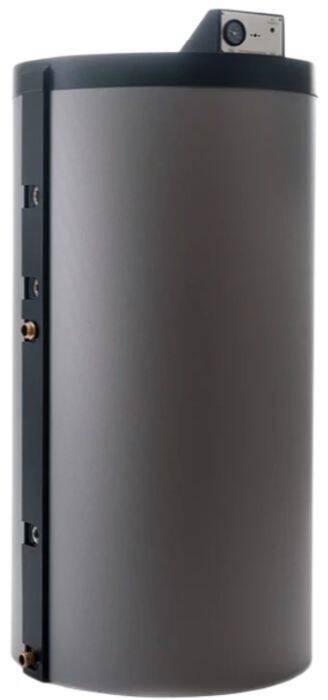

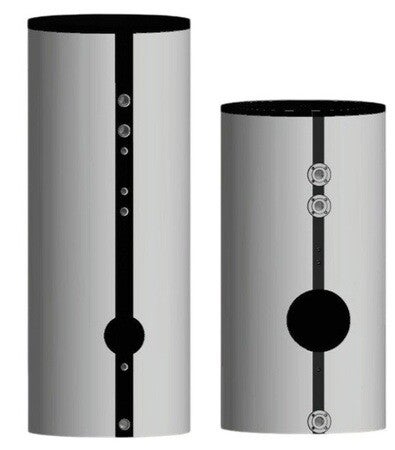

Polyesterfaservlies-Isolierung



Alle Speicher werden standardmäßig mit einer 100mm Polyesterfaservlies-Isolierung geliefert.

Dabei handelt es sich um eine hochwertige, moderne Wärmedämmung für Warmwasser- und Pufferspeicher. Diese Form der Dämmung hat in der modernen Haustechnik die älteren, starren Weichschaum-Isolierungen weitgehend abgelöst, da sie deutlich flexibler ist und Wärmeverluste minimiert.

  • Außenmantel: Die Dämmung wird standardmäßig durch eine robuste Polystyrolabdeckung (meist in Silbergrau) geschützt.

  • Energieeffizienz: Entspricht den Anforderungen moderner Richtlinien (wie der ENEFF) und erreicht je nach System die Energieeffizienzklasse B oder C

  • Brandschutz: Eingestuft in die Baustoffklasse B2 (normalentflammbar)



Vorteile von Polyesterfaservlies gegenüber Weichschaum

  • Bessere Passform:

  • Das Vlies schmiegt sich flexibel an den Speicherbehälter und die Anschlüsse an. Dadurch entstehen keine Kamineffekte (Luftzirkulation zwischen Dämmung und Speicher), was den Stillstandsverlust drastisch senkt.

  • Montagefreundlich:Das Material lässt sich auch bei niedrigen Temperaturen leicht verbiegen und ohne großen Kraftaufwand montieren.

  • Hautsympathisch & Allergikerfreundlich: Im Gegensatz zu Glas- oder Steinwolle juckt Polyesterfaservlies bei der Verarbeitung nicht und benötigt keine Schutzkleidung.

  • Recycelbar: Das Material ist sortenrein und lässt sich umweltschonend wiederverwerten.

Warmwasserspeicher / Trinkwasserspeicher aus Edelstahl 1.4571



  • Zum Einsatz für externe Platten- oder Rohrbündelwärmeübertrager.
  • Speicher aus Edelstahl für Speicherladesysteme.
  • Langlebig – absolut hygienisch – perfekt isoliert.
  • Behälter tauchgebeizt und passiviert.
  • Schweißnähte unter WIG stumpfgeschweißt
  • Speichergrössen von 150 bis 20.000 Liter

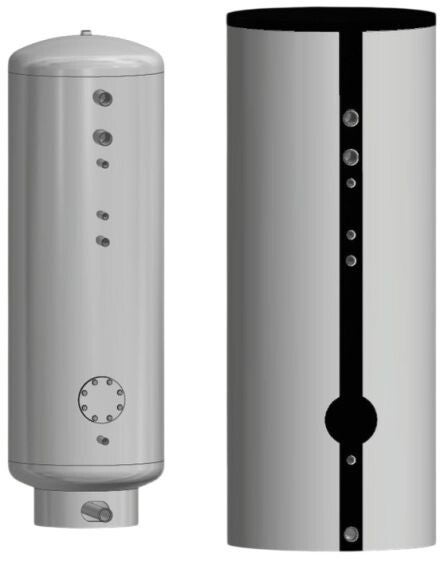

Typ VVL / LAS

  • Zum Einsatz für externe Plattenwärmetauscher

  • Speicher aus Edelstahl für Speicherladesysteme

  • Anschlüsse einseitig und auf 110mm verlängert

  • Korrosionsresistent

  • gefertigt nach DIN 4753 und Werksnorm

  • Schweißnähte unter WIG stumpfgeschweißt

  • Behälter tauchgebeizt und passiviert

  • Fertigung ist TÜV-überwacht

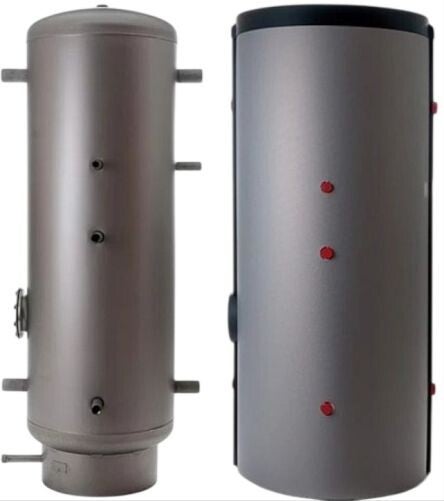

Typ VVX

Speicher aus Edelstahl für Speicherladesysteme

  • Zum Einsatz für externe Plattenwärmetauscher
  • Speicher aus Edelstahl für Speicherladesysteme
  • Korrosionsresistent
  • gefertigt nach DIN 4753 und Werksnorm
  • Schweißnähte unter WIG stumpfgeschweißt
  • Behälter tauchgebeizt und passiviert
  • Fertigung ist TÜV-überwacht

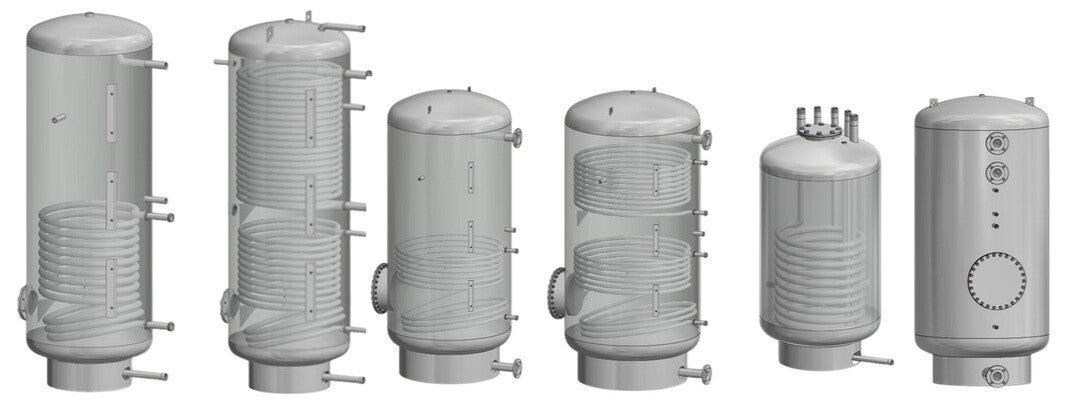

Speicherwassererwärmer aus Edelstahl 1.4571

  • Speicher-Wassererwärmer mit einem oder zwei eingeschweißten Glattrohrheizwendeln zur schnellen Aufheizung mit großer Leistung
  • Der Behälter und die Heizwendel sind komplett aus Edelstahl 1.4571 und beständig bis 300 mg/l Chlorgehalt.
  • Sehr hohe Dauerleistungen, bedingt durch sehr gute Wärmeübertragung am blanken Heizrohr sowie sehr gute Auskühlung des Heizmediums

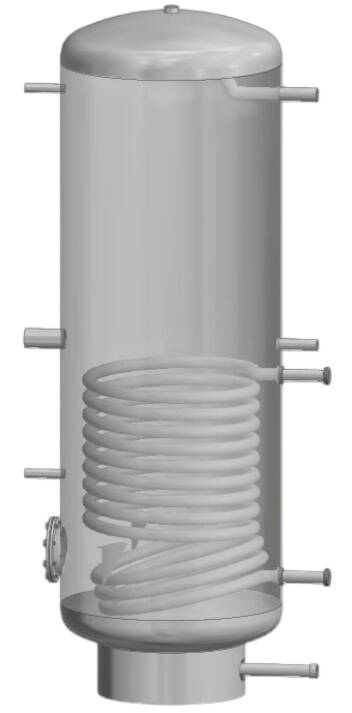

Speicher-Wassererwärmer USW-1

  • mit einer eingeschweißten Glattrohrheizwendel zur schnellen Aufheizung mit großer Leistung.

  • hygienisch einwandfrei durch bodennahe Aufheizung

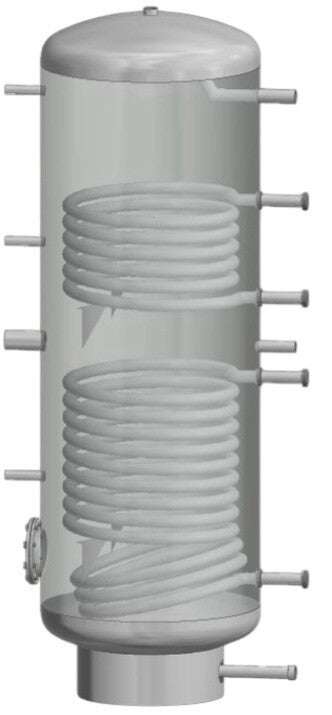

Speicher-Wassererwärmer USW-2

  • mit zwei eingeschweißten Glattrohrheizwendel zur schnellen Aufheizung mit großer Leistung.

  • hygienisch einwandfrei durch bodennahe Aufheizung

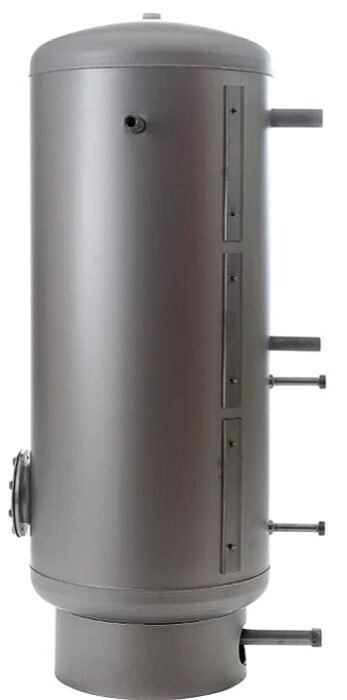

Speicher-Wassererwärmer SHI

  • mit einer eingeschweißten Glattrohrheizwendel zur schnellen Aufheizung mit großer Leistung.
  • hygienisch einwandfrei durch bodennahe Aufheizung

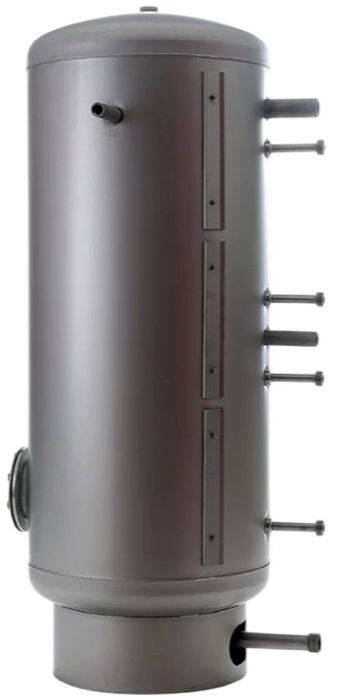

Speicher-Wassererwärmer SHE

  • mit zwei eingeschweißten Glattrohrheizwendel zur schnellen Aufheizung mit großer Leistung.

  • hygienisch einwandfrei durch bodennahe Aufheizung

Speicherwassererwärmer aus Edelstahl 1.4571

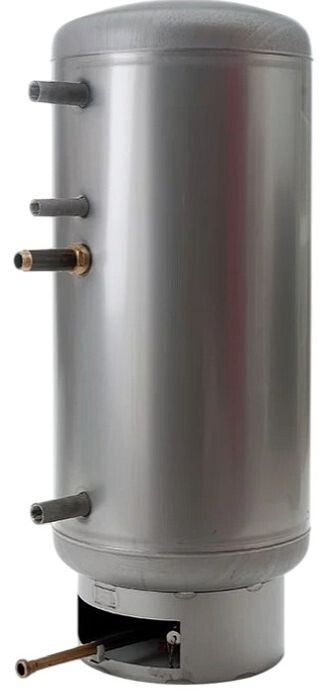

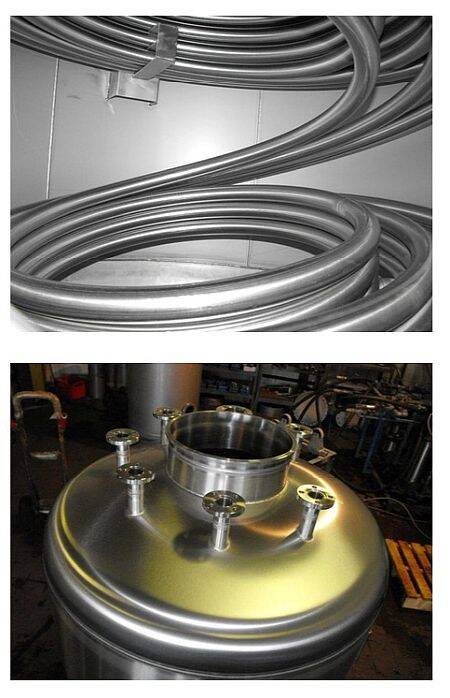

Typ VVI mit ziehbaren Mehrrohrheizbündel

Der Speicher-Wassererwärmer VVI ist ein stehender Speicherwassererwärmer, d. h. ein Edelstahl-Trinkwasserspeicher mit einem ziehbaren Mehrrohrheizbündel, das eine extrem leistungsfähige Heizfläche darstellt. 5, 7, 10 oder 20 Edelstahlrohre bis zu einer Länge von 120 Metern bewirken diese gute Wärmeübertragung.                                                                                                                                                              Diese Konstruktion macht den Einsatz von der Fernwärme bis zu Hochtemperatur- und Brennwertanwendung perfekt.

    Der Aufbau der Mehrrohrheizbündel und eine konsequente Gegenstromführung im Speicher-Wassererwärmer bewirken einen besonders guten Wärmeübergang und damit eine extrem gute Auskühlung des Heizmediums.                                                                             Mehrrohrheizbündel:                                                                                                                                                                                              Durch die Aufteilung des Heizvolumenstroms auf mehrere Einzelrohre wird eine turbulente Strömung in den Rohren und somit ein höchst effektiver Wärmeübergang erreicht.

    Gegenstromführung:
    Das Wasser im Behälter wird von unten nach oben, das Heizwasser von oben nach unten geführt.                                                                       Die Gestaltung des Kaltwassereinlaufes bewirkt bei Zapfung eine Rotation des Kaltwassers entgegen der Fließrichtung in den Heizbündeln. Diese patentierte Wasserführung erhöht die Turbulenz auf der Rohraußenseite und macht diesen Speicher-Wassererwärmer perfekt.           Durch den guten Wärmeübergang wird die Energie im Heizungsvorlauf optimal ausgenutzt.

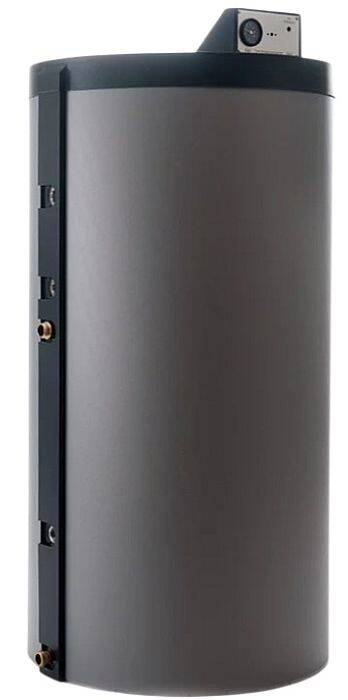

                                   Speicherwassererwärmer VVI                                   Isolierung mit Thermometer TE55 im Deckel fertig montiert

    Speicherwassererwärmer aus Edelstahl 1.4571

    bereit für die Energiewende!!

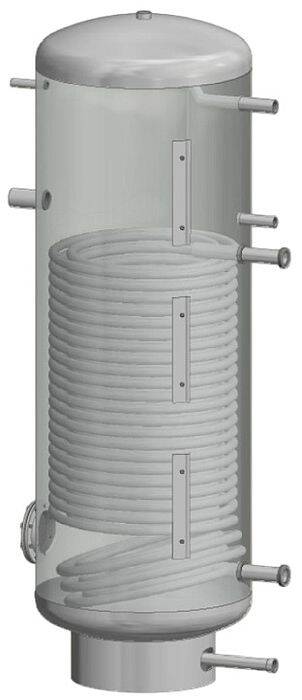

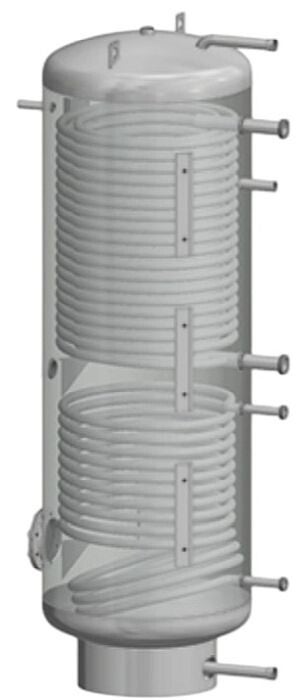

    Typ WPI / WPE

    • Speicher-Wassererwärmer mit einer oder zwei Hochleistungs Heizwendel

    • für den Einsatz von Wärmepumpen, bzw. Wärmepumpe & Solar

    • Aufheizung auch im unteren Bodenbereich

    • Hygienisch durch Glattrohr-Register

                                                                                           WPI mit einem Hochleistungswendel                  WPE mit zwei Hochleistungswendel

    Speicherwassererwärmer aus Edelstahl 1.4571

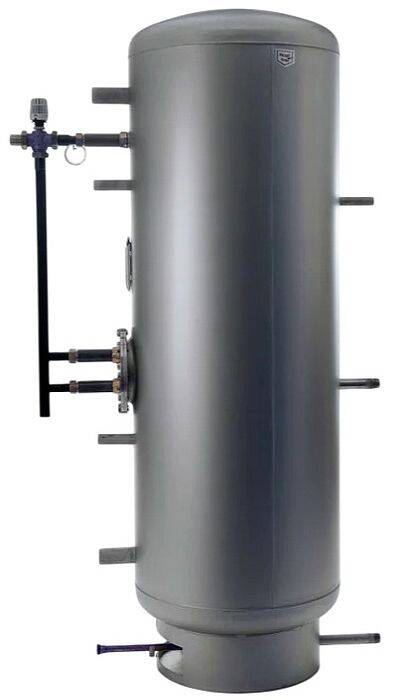

    Typ VVE

    Speicher-Wassererwärmer / Trinkwassererwärmer mit Anti-Legionellenschaltung

    Der Speicher-Wassererwärmer VVE, ein Speicher-Wassererwärmer mit langer Lebensdauer, Hygienevorsorge und   Anti-Legionellenschaltung entsprechend den Forderungen der DVGW W551 geeignet für praktisch alle Heizmedien – Fernwärme – Wärmerückgewinnung – NT-Heizkessel – Brennwerttechnik – Abwärmeanlagen

    Der Speicher-Wassererwärmer VVE verfügt über eine Zonenbeheizung durch Schichtungsregler.

    Durch den Schichtungsregler wird sichergestellt, daß die Nachheizung in dem Bereich des Speichers erfolgt, in dem die Wärme benötigt wird.

    So wird bei geringen Entnahmen im unteren Teil des Behälters nachgeheizt, während bei stärkerer Entnahme im oberen und unteren Teil nachgewärmt wird, so dass warmes Wasser schnell (d.h. ohne Bildung einer größeren Mischzone) verfügbar ist.

    Geringe Aufheizzeit und hohe Dauerleistung mit großen NL-Zahlen sind das Ergebnis.

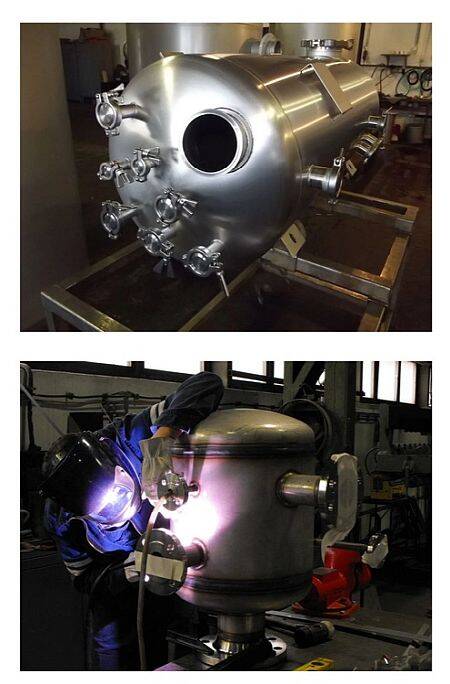

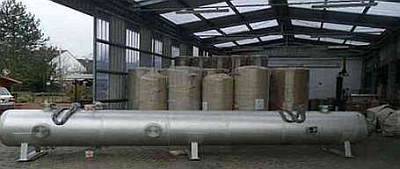

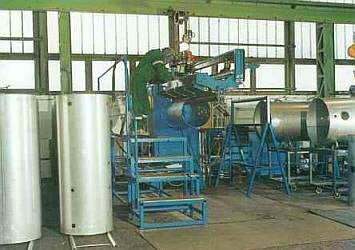

    Sonderbehälter nach Kundenwunsch

    • Alle Druckbehälter werden nach den Vorschriften der Druckbehälterverordnung gefertigt.
    • Grundlage für die Fertigung und Prüfung ist das AD-Merkblatt HPO/TRB 200.
    • Die Fertigung ist durch den TÜV Rheinland nach TRB 200/AD-HP 0 und EN 729.3 geprüft und nach HP 5/1-3 überwacht.
    • Überprüfung erfolgt durch den TÜV Rheinland.
