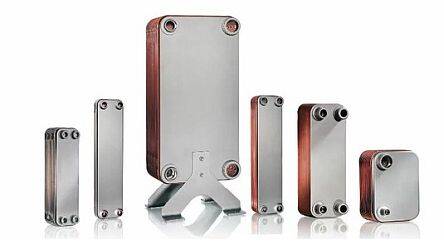

gelötete Plattenwärmetauscher

Kompakte und hocheffiziente Wärmetauscher, bei dem geprägte Edelstahlplatten unter Vakuum mit einem Lot dauerhaft miteinander verschmolzen werden.

wartungsfrei, langlebig und perfekt für hohe Temperaturen (bis 250°C) und Drücken (bis 45bar)

  • Wärmetauscher mit einer länglichen Bauform, wie z.B. der BHM 24 oder BHM 25 werden vorzugsweise in der Trinkwassererwärmung mittels Fernwärme eingesetzt.

  • Durch die große thermische Länge wird das Heizmedium stark ausgekühlt.

  • Dadurch wird die Trinkwassererwärmung mittels Fernwärme ökonomisch.

  • Bei der Systemtrennung in Heizungsanlagen (z.B. Fußbodenheizung) werden in der Regel kürzere Wärmetauscher eingesetzt,

  • wie z.B. der BHM 22 oder BHM 23

  • durch die kurzen thermischen Wege können große Wärmemengen bei geringem Druckverlust übertragen werden

  • Unsere Plattenwärmetauscher werden mit Hilfe von ausgereifter Software präzise auf den jeweiligen Anwendungsbereich ausgelegt.

im Downloadbereich können Sie alle Informationen zu den jeweiligen Plattenwärmetauschern als PDF runterladen.

eingesetzte Materialien

                       Unsere gelöteten Plattenwärmetauscher werden ausschließlich mit Edelstahl AISI 316 Mat. 1.4404 gefertigt.              Anschlüsse und ggfls. Endplatten bestehen aus AISI 304 Mat. 1.4301

Als Lot wird standardmäßig Kupfer verwendet. Bei speziellen eingesetzten Medien wie z.B. Ammoniak, Sulfate oder andere agressive Flüssigkeiten wird als Lot Nickel verwendet da Kupfer bei diesen Medien schnell korrodiert

Nickel-gelötete Wärmetauscher haben einen geringeren Betriebsdruck von max. 16 bar



Hier eine Übersicht unserer Produktpalette

Grafik anklicken für größere Ansicht

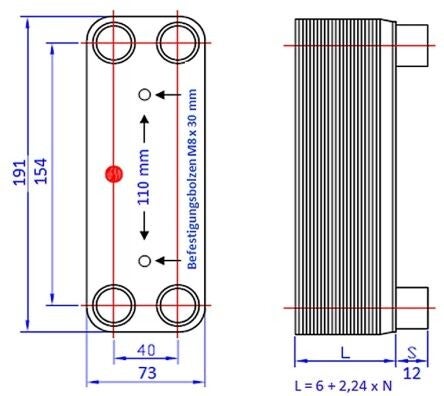

BHD 21

Anwendungen für kleinere Fußbodenheizungen oder die PKW Umrüstung auf Pflanzenöl, max. Leistung ca. 5 KW

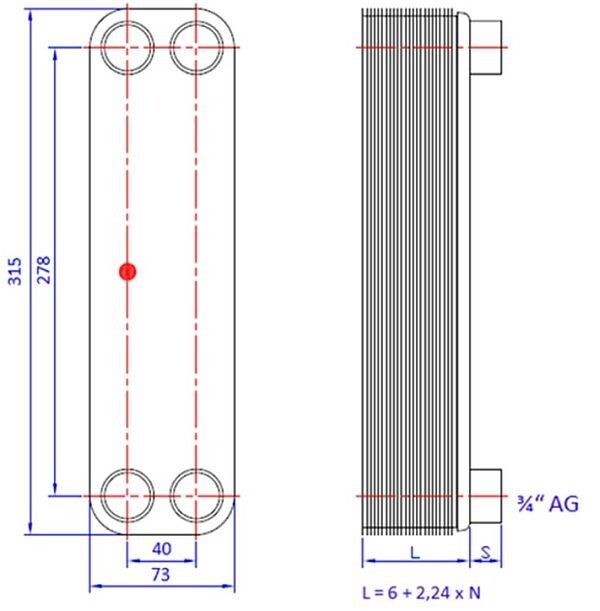

BHD 30

Anwendungen für kleinere Fußbodenheizungen, PKW/LKW Umrüstung auf Pflanzenöl, Brauchwassererwärmung. max. Leistung ca. 25 KW

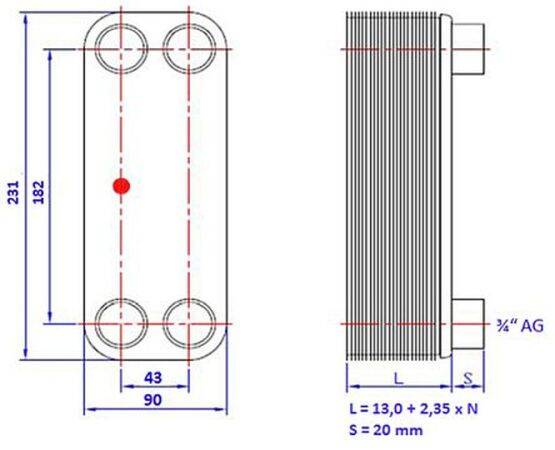

BHM 22

Anwendungen für Systemtrennungen in Heizungsanlagen, Brauchwassererwärmung

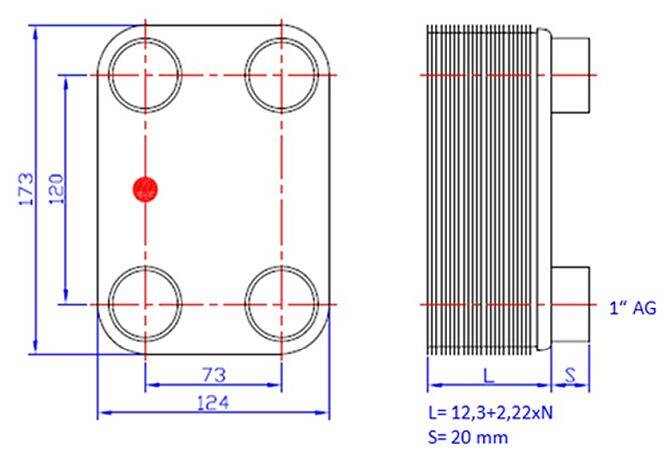

BHM 23

Anwendungen für Systemtrennungen in Heizungsanlagen, Brauchwassererwärmung, kompakte Abmessungen

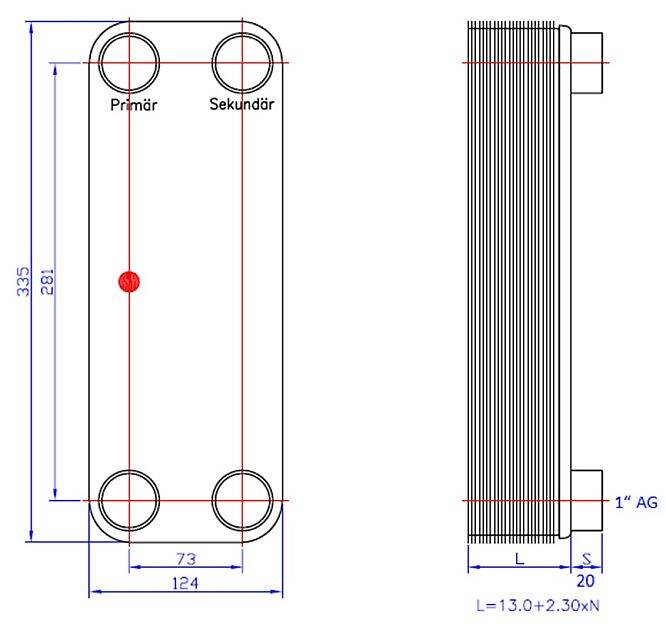

BHM 24

Brauch-Trinkwassererwärmung, Durchlauferhitzer, Pufferladesysteme sowie kleinere BHKWs                       Lot Kupfer, Nickel auf Anfrage

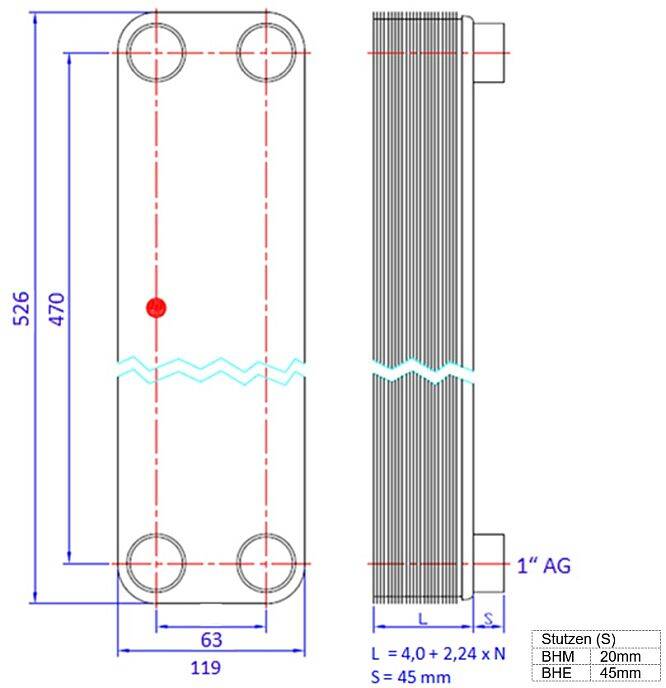

BHM 25

Brauch-Trinkwassererwärmung, Durchlauferhitzer, Fernwärme, Pufferladesystem sowie BHKW Standard Anschluss 1" AG lieferbar auch mit 1 1/4" AG     Lot Kupfer, Nickel auf Anfrage

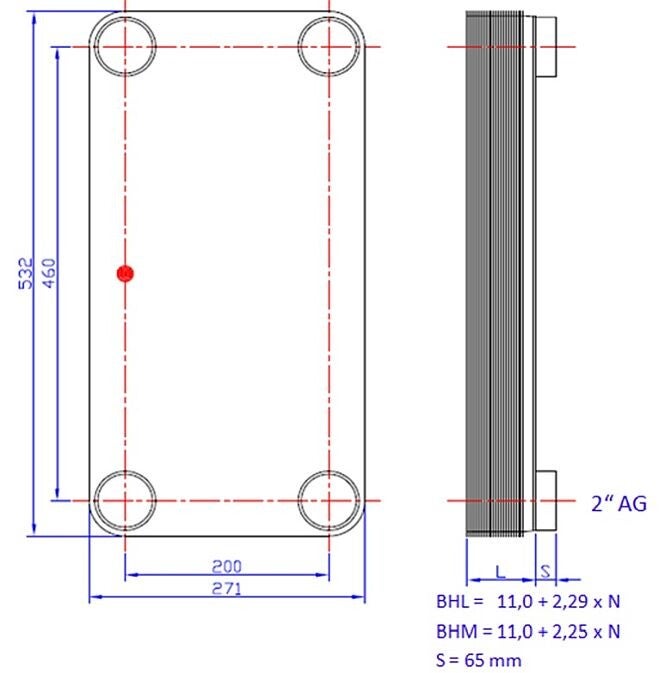

BHM 55

Systemtrennung Grundwasser, BHKWs, Fernwärme, Industrie.   Standard Anschluss 2" AG lieferbar auch mit Flansch   DN40 PN40 oder DN50 PN40

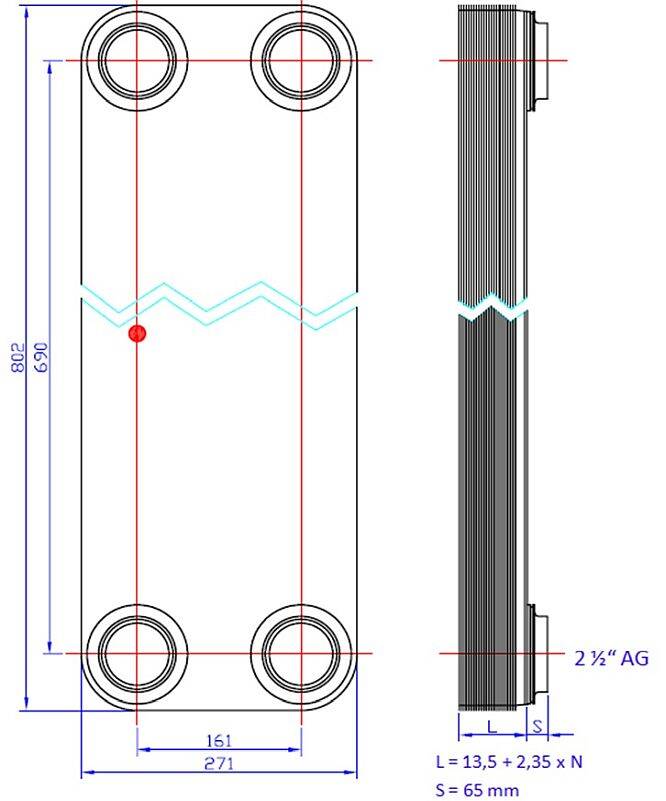

BHM 58

Systemtrennung Grundwasser, BHKWs, Fernwärme, Industrie.   Standard Anschluss 2 1/2" AG lieferbar auch mit Flansch   DN40 PN40 / DN50 PN40 / Compac Flansch DN65 PN40

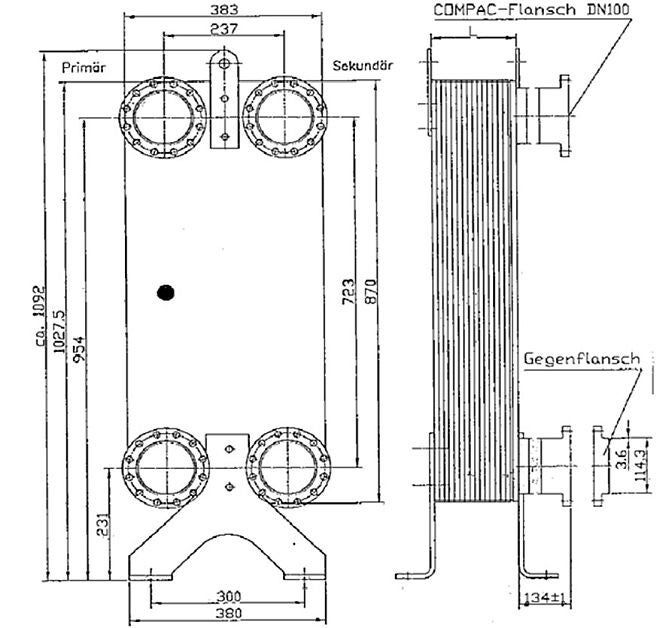

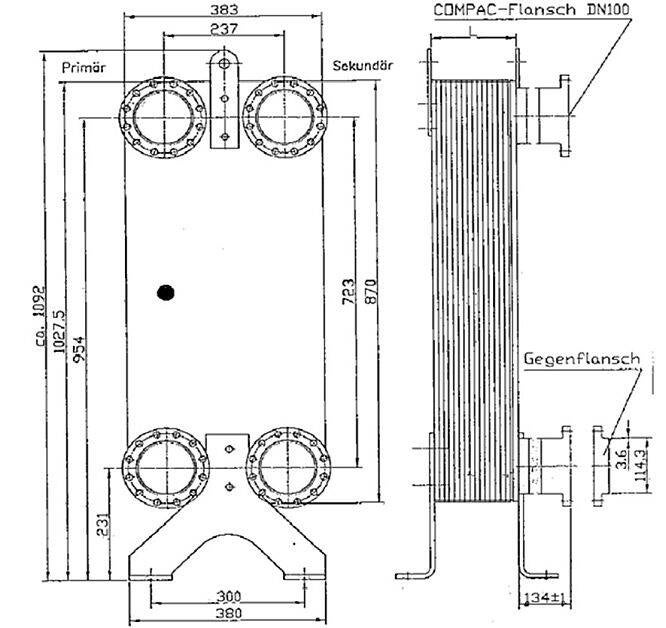

BHM 110

Industrie, Prozesskühlung

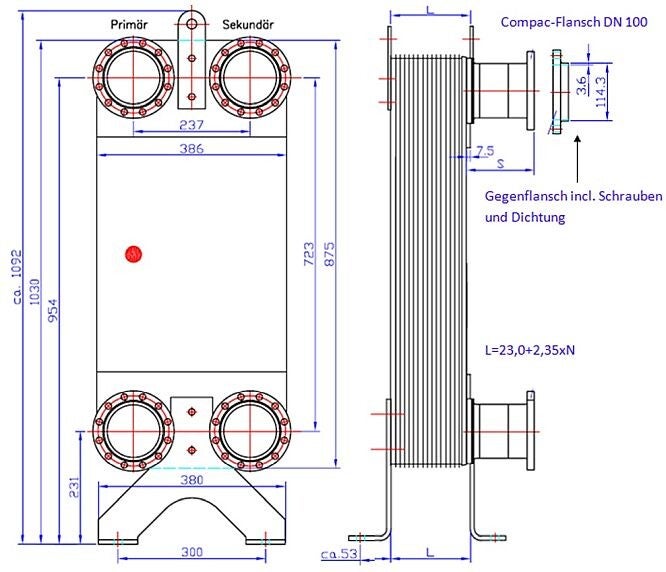

BHM 130

Industrie, Prozesskühlung

weitere Plattenwärmetauscher lieferbar, z.B. von Kelvion oder Swep

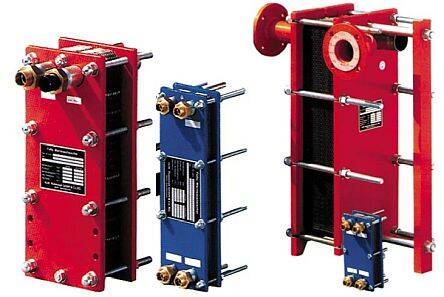

Geschraubte Plattenwärmetauscher

Plattenwärmeübertrager mit Druckgestell sind universell einsetzbar und können für jeden Anwendungsfall optimal ausgelegt werden. Im Programm sind Übertragungsplatten von 0,01 m² bis 3 m² je Platte und Wärmetauscher bis 1300 m² Heizfläche.

Flexible, zerlegbare Lösungen für leichte Wartung und variable Plattenbestückung in industriellen Anwendungen.

Der Wärmetauscher kann komplett zerlegt, mechanisch gereinigt und repariert werden.

Erweiterbar: Die Leistung kann durch das Hinzufügen oder Entnehmen von Platten nachträglich verändert werden.

Durch verschiedene Plattenmaterialien wie z.B. Titan sowie verschiedene Dichtungsmaterialien können geschraubte Plattenwärmeübertrager für die unterschiedlichsten Medien bestückt werden.

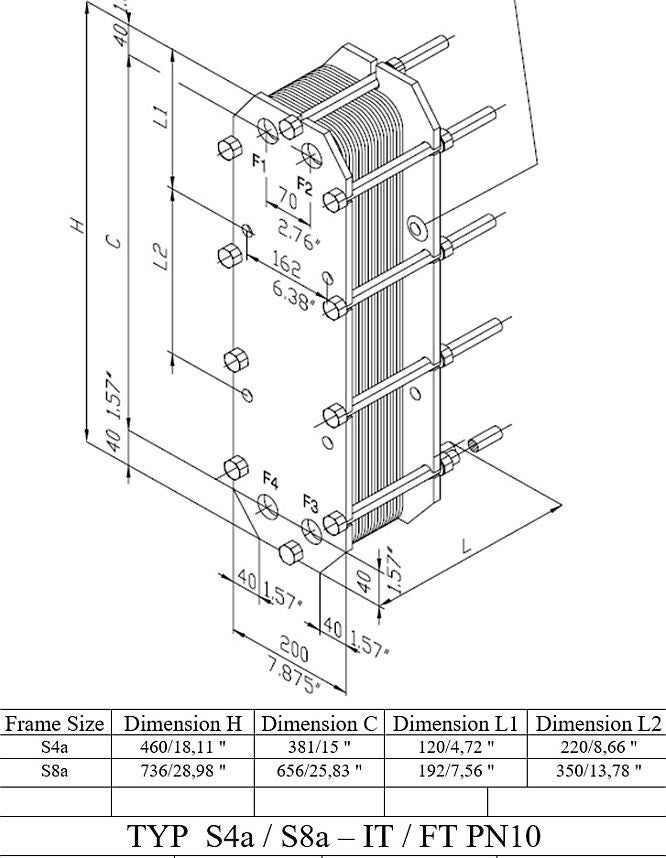

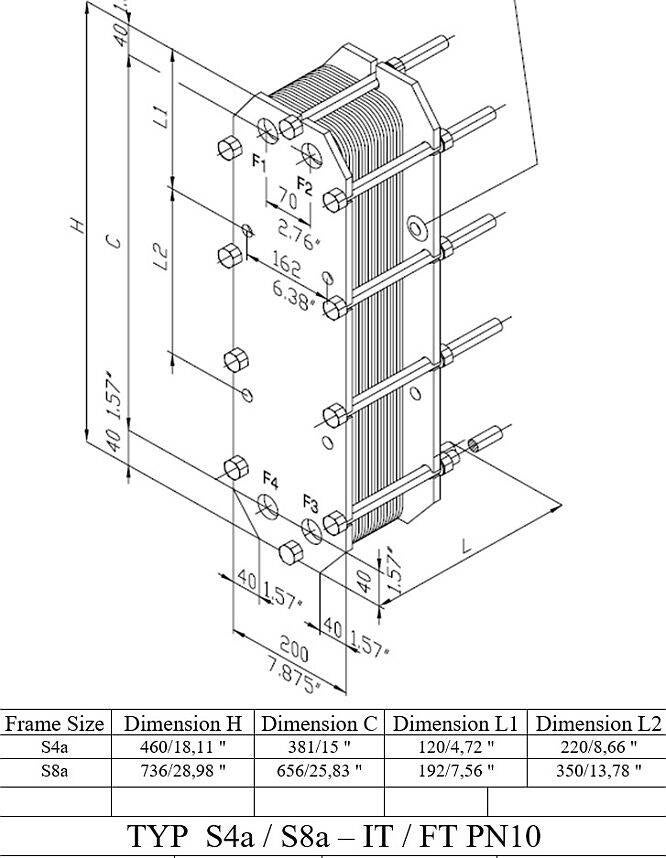

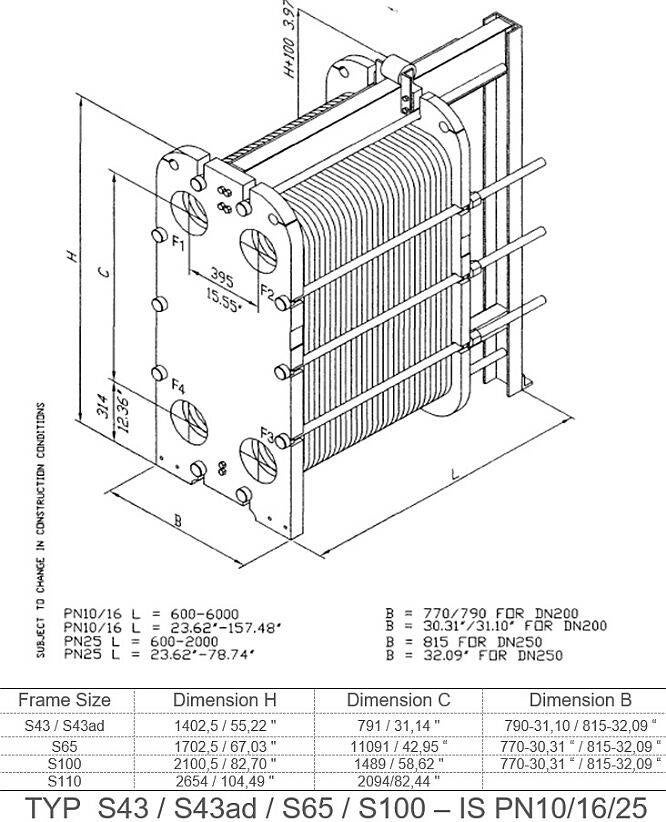

    vom kleinen S4 bis zum großen S100 bieten wir für jede Anwendung den passenden Wärmetauscher

Haben Sie Fragen, bitte kontaktieren Sie uns.

Benötigen Sie eine Auslegung für einen Wärmetauscher, nutzen Sie bitte unser Auslegungsformular
