VVX 750
gebaut und werksgeprüft nach Druckgeräterichtlinie
97/23/EG DIN 4753

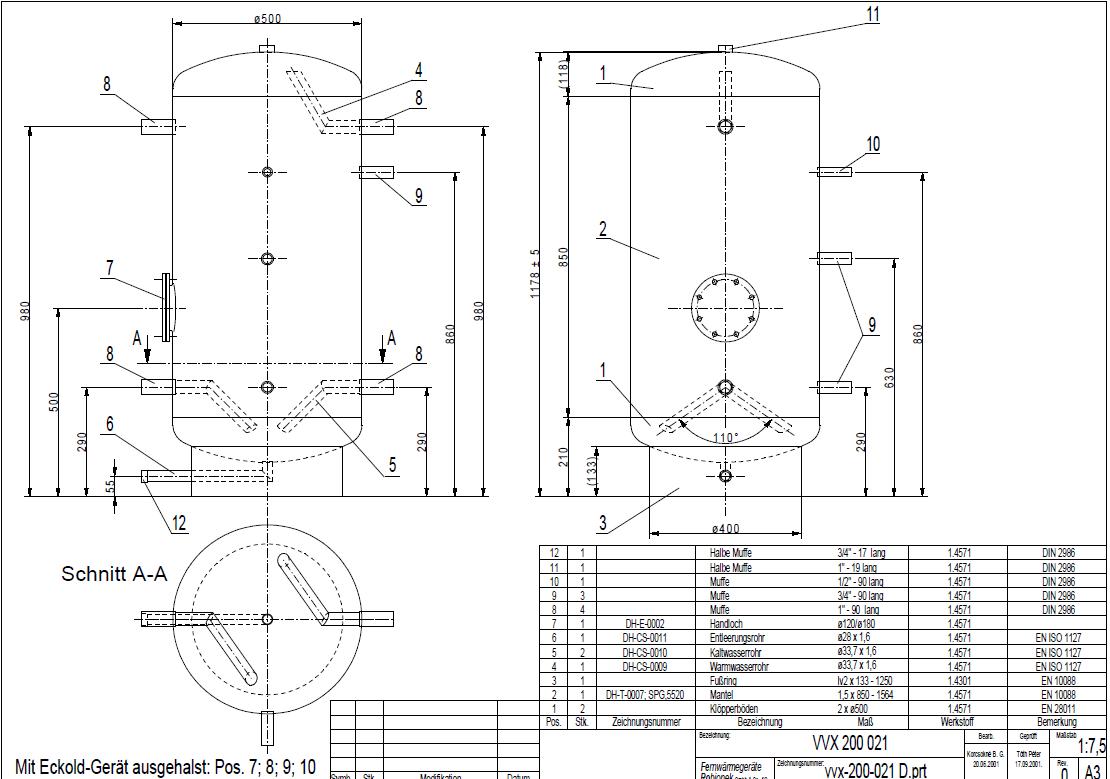

anklicken für CAD Zeichnung

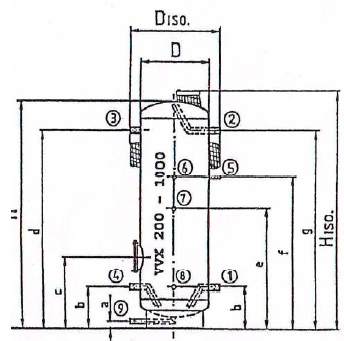

VVX 750
1 = |
Kaltwasser |
5 = |
|
2
= |
Warmwasser |
6 = |
|
3
= |
Ladestutzen WW ein |
7/8 = |
|
4 = |
Ladestutzen KW aus |
9 = |
|
Edelstahlbehälter in stehender Ausführung als Leerbehälter.
Besonders geeignet als Speicher für Speicherladesysteme.
Automatische Bodenreinigung durch tangentiale Kaltwassereinleitung.
Behälterboden auf Stoß geschweißt.
Günstige Platzierung der Stutzen.
gefertigt nach DIN 4753 und Werksnorm
Schweißnähte unter WIG stumpfgeschweißt
Behälter tauchgebeizt und passiviert.
|
|
Daten
Speicherinhalt |
|
Leergewicht |
|
|
|
Behälter |
|
|
|
Behälter |
|
|
Behälter |
Edelstahl AISI 316 Ti
1.4571
|
|
|
Einbaulage |
|
Incl. Modulisolierung
Leicht montierbare Segmente aus 80 mm PS-Mineralwollvlies mit Polystyrol Außenhülle
Schwer entflammbar, Toxikologisch unbedenklich, UV stabil ohne Chemikalien
Günstige Platzierung der Stutzen.
|
|
Anschlüsse
Maße
| |
|
Zoll |
Maße |
mm |
Kaltwasser |
|
1 1/2" IG |
H-Iso |
2.060 |
Warmwasser |
|
1 1/2" IG |
D-Iso |
910 |
Ladestutzen ein (WW) |
|
1 1/2" IG |
H |
1.970 |
Ladestutzen aus (KW) |
4 |
1 1/2" IG |
D |
750 |
Zirkulation |
5 |
3/4" IG |
a |
80 |
Thermometer |
6 |
1/2" IG |
b |
410 |
Regler |
7/8 |
3/4" IG |
c |
650 |
Entleerung |
9 |
3/4" IG |
d/g |
1.690 |
| |
|
|
e |
1.050 |
|
|
|
f |
1.400 |
Handloch 120 mm Innendurchmesser |
|
Als Zubehör können wir anbieten
Thermometer Typ TE 140
mit Edelstahl Tauchhülse Mat. 1.4571 |
Edelstahl Tauchhülse
2Typ E 8/200 Fühlerdurchmesser bis 7 mm |
2Typ E 10/270 Fühlerdurchmesser bis 19 mm |
Thermostatregler
0- 70° Inneneinstellung Typ 80.028-2
mit Edelstahl Tauchhülse Mat. 1.4571
|
Sicherheitstemperaturbegrenzer
Abschalttemperatur 75 °C + 0 / – 8 K
max. Fühlertemperatur 115 °C
Länge Tauchhülse / Schutzwendel 100 mm
|
|
Muffe 1 /1/2" i.G. im Flanschdeckel
z. B. für den Einbau eines Elektro-Einschraub-Heizkörper |
Elektro-Einschraub-Heizkörper
mit Temperaturregler und
Temperaturbegrenzer
zur
Erwärmung von Brauchwasser, zul. Betriebsdruck 15 bar, 3 U-förmige
Rohrheizkörper aus Edelstahl Inc.825 Schraubkopf R1 ½“ aus Messing
mit eingebauter Temperaturregler /
begrenzer-Kombination, 3polig, Regelbereich +15 - 95°C Schaltdifferenz
8 K
Sicherheitstemperaturbegrenzer (Abschalttemperatur
110°C (-8°C) mit manueller Rückstellung.
Anschlußspannung:
230V einphasig, bis 3 KW
400V dreiphasig, ab 4,5 KW
Schaltleistung: 3x20A, 400V
Schutzart: IP 54
|
|
3,0 KW
Länge A = 380mm / Belastung W/cm² = 6,5 / Gewicht 2,4 Kg
|
4,5 KW
Länge A = 470mm / Belastung W/cm² = 7,5 / Gewicht 2,6 Kg
|
6,0 KW
Länge A = 470mm / Belastung W/cm² = 10 / Gewicht 2,6 Kg
|
7,5 KW
Länge A = 600mm / Belastung W/cm² = 9,6 / Gewicht 2,7 Kg
|
9,0 KW
Länge A = 690mm / Belastung W/cm² = 9,5 / Gewicht 2,9 Kg
|
|
