Typ SLS-Vario

Leistungsstark----Wirtschaftlich----Hygienisch

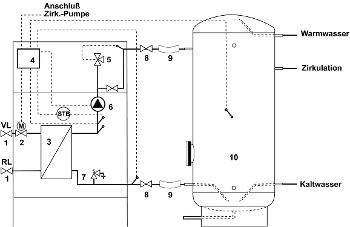

Schaltschema Speicherladesystem SLS Vario

1
Kugelhähne, Heizseite mit lösbaren Anschweißstutzen
2
Regelventil ggf. mit Sicherheitsfunktion
3
Plattenwärmeübertrager
4
Schaltschrank mit Regelanlage und Pumpensteuerung
5
Volumenstromregelventil mit Bypass
6
Speicherladepumpe
7
Sicherheitsventil Ladeseite
8
Kugelhähne, Ladeseite
9
Flexschlauch
10
Warmwasserspeicher VVX




Beschreibung:

Leistungsfähige Ausführung mit großem Regelungskomfort

Ladesystem montiert auf lackiertem Stahlrohrrahmen, betriebsfähig eingestellt

inklusive Regelung (Trovis, Fa. Samson oder andere) die weitere Regelfunktionen (z.B. Heizungsregelung) übernehmen kann

Nachlaufzeit der Ladepumpe als Verkalkungsschutz des Wärmetauschers

Regelventil für Heizvolumenstrom mit Hilfsenergie

Plattenwärmetauscher, Übertragungsplatten aus Edelstahl 1.4401 gelötet oder geschraubt



Komplette Verrohrung aus Edelstahl



Technische Angaben:

Leistung bis ca. 1500 KW

Betriebsdruck / Temperatur Heizseite = max. 40 bar / 65°C - 160°C

Betriebsdruck / Temperatur Brauchwasserseite = max. 10 bar / 60°C ( max. 95° )





Betriebsspannung:

bis ca. 300 KW Pumpe = 230 V 1 x 50 Hz.

über 300 KW Pumpe = ...400 V 3 x 50 Hz



Material:

Verrohrung Heizseite = nahtloses Edelstahlrohr

Verrohrung Ladeseite = Kupfer; alternativ Edelstahl, Messing.

Wärmetauscher = Übertragungsplatten aus Edelstahl.

Warmwasserspeicher = Edelstahl 1.4571 mit FCKW-freier Hartschaumisolierung.



Platzbedarf Ladestation:

Breite ( ohne Behälter ) = ca. 1000 mm

Höhe = entsprechend Behälter

Tiefe = ca. 500 mm.

Behälter mit Isolierung:

VVX 300 = Durchmesser 640 mm Höhe 1710 mm

VVX 500 = Durchmesser 740 mm Höhe 2000 mm

VVX 750 = Durchmesser 930 mm Höhe 2100 mm

VVX 850 = Durchmesser 980 mm Höhe 2100 mm



Entsprechend Kundenanforderungen können Sonderbauformen, weitere Größen bei Ladestationen und Behälter sowie Systeme mit mehreren Behältern gefertigt werden.
